Характеристики снегохода Тайга Варяг и описание агрегатов модельного ряда

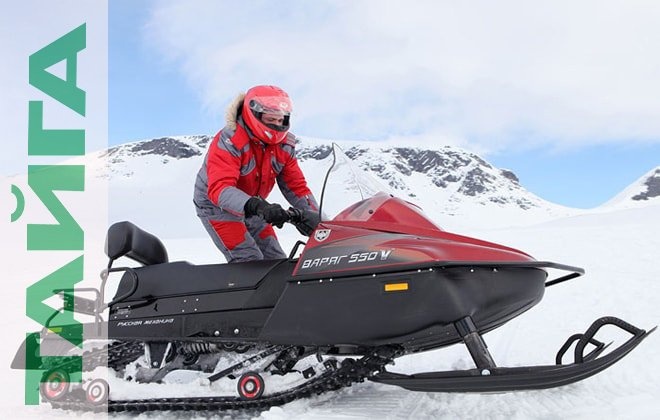

Снегоход Тайга Варяг 550 В - отзывы владельцев делятся на положительные и отрицательные. Многие пользователи отмечают высокий уровень проходимости техники и мощный двигатель.



Технические характеристики

Технические характеристики снегохода Тайга и летно-технические характеристики:

Управление тормозом	Водопроводчик
Бросать	Электрический запуск
Тормозной механизм	Механик, диск
Вид на задний амортизатор	Гидравлический, пневматический, однотрубный
Тип трансмиссии	Двухступенчатый
Передача инфекции	Вождение с переменной скоростью
Модель двигателя снегохода	РМЗ-550
Параметры трека	Ширина - 0,5 м Длина - 3,93 м Высота - 22 мм
Ширина проезжей части	0,9 м
Объем топливного бака	40 литров
Количество скоростей	4
Тип подвески	Телескопический
Размер трека	0,5 м
Ход подвески ведущего моста	10,5 см
Механизм задней подвески	Склизы
Ход задней подвески	19 см
Передняя фара	Галоген
Руль с подогревом	Там есть
Мощность двигателя	50 литров вместе с.
Система зажигания	Ducati CDI
Вес оборудования	280 кг

Технические характеристики снегохода Тайга Варяг 550 (габариты снегохода) следующие:

• ширина - 1,05 м;
• высота - 1,38 м;
• длина снегохода - 2,99 м.

Модельный ряд

Обучение включает:

• Варанго;
• Патруль;
• ST500D;
• Атака;
• Вектор.

Все модели отличаются техническим исполнением.

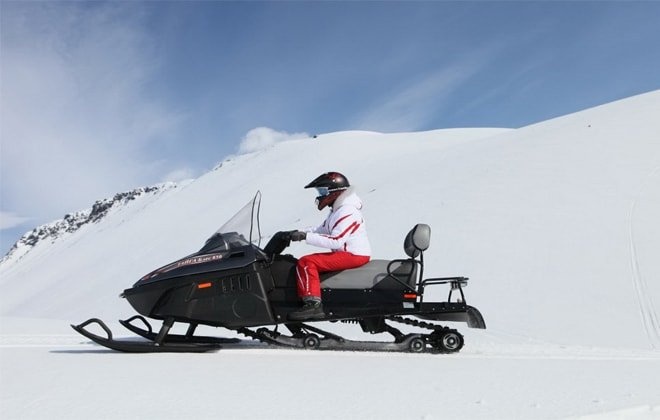

Варяг

Описание и технические показатели:

Модель двигателя	РМЗ-550
Емкость для жидкого топлива	55,3 л
Количество цилиндрических элементов	2
Мощность двигателя	55 литров вместе с.
Тип силового агрегата	Два раза
Диаметр цилиндра	7,6 см
Ход поршня	6,1 см
Тип энергосистемы	Двойной карбюратор
Модель карбюратора	Микуни
Тип системы охлаждения	Воздух
Система вытяжки	Глушитель с резонатором
Система всасывания	Лепестковый клапан
Система смазки	Комбинированный
Максимальная скорость движения	80 километров в час
Трансмиссия снегохода Тайга Варяг-500	Вариатор CVT
Тип тормозного устройства	Водопроводчик
Система запуска двигателя	Ручной и электрический запуск
Включить	Емкостный, программируемый
Инверсия	Там есть
Маяк	Галоген
Спидометр	Там есть
Тип передней подвески	Телескопический
Ход передней подвески	10,5 см
Тип задней подвески	Склизы
Лыжная трасса	0,9 м
Дорожная лента	9,94 * 0,5 * 0,022 м
Ход задней подвески	19 см



Патруль

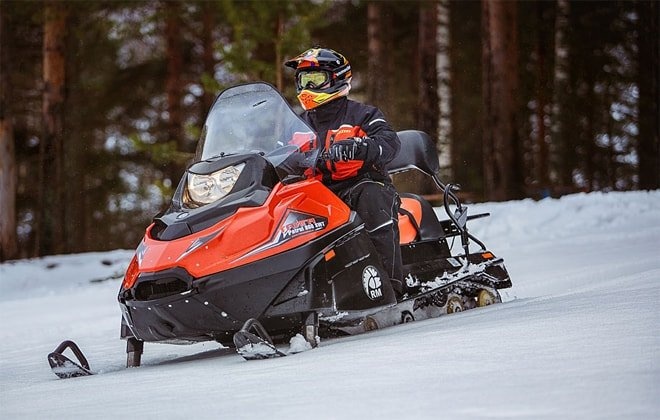

Параметры и показатели снегохода Taiga Patrol 800 SWT:

Максимальная скорость движения	105 километров в час
Параметры трека	3,93 * 0,6 * 0,022 м
Передняя подвеска	Усиленный, телескопический, с увеличенным ходом
Ход подвески	Спереди - 15 см Сзади - 19 см
Задняя подвеска	Настраиваемый
Амортизатор	Одиночная трубка
Тип трансмиссии	Двухступенчатый
Инверсия	Там есть
Количество скоростей	2
Тип тормозной системы	Диск, гидравлический
Система запуска двигателя	Электрический
Маяк	Галоген
Механизм зажигания	Многопортовый впрыск
Спидометр	Там есть
Расположение цилиндров	V-образный
Система охлаждения	Двойной контур
Тип двигателя	Четыре раза
Власть	60 литров вместе с.
Масса	350 кг
Лыжный склон	0,96 м
Размеры (править	2,99 * 1,13 * 1,4 м

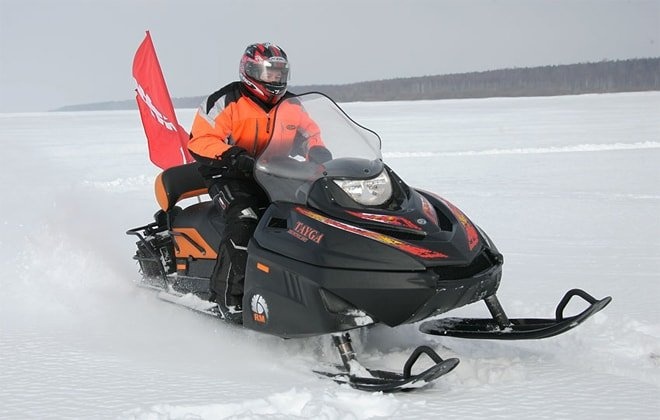

Показатели технологии Taiga Patrol 550 SWT:

Источник питания	РМЗ-550
Власть	55 литров вместе с.
Тип двигателя	Два раза
Диаметр цилиндрических элементов	7,6 см
Ход поршня	6,1 см
Топливное устройство	Двойной карбюратор
Тип охлаждения топлива	Воздух
Система всасывания	Глушитель с резонатором
Скорость путешествия	80 километров в час
Система загрузки	Электрический запуск
Инверсия	Там есть
Включить	Емкостный

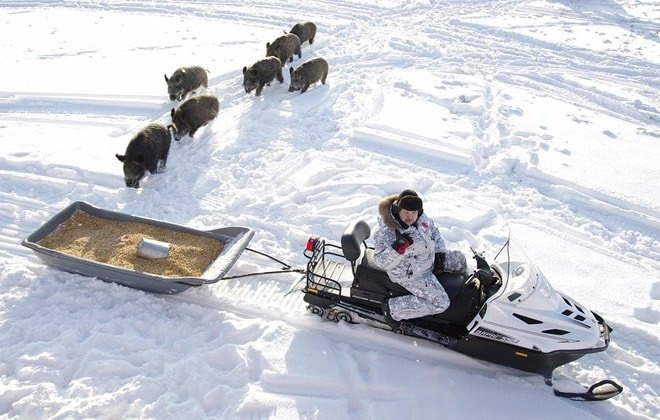

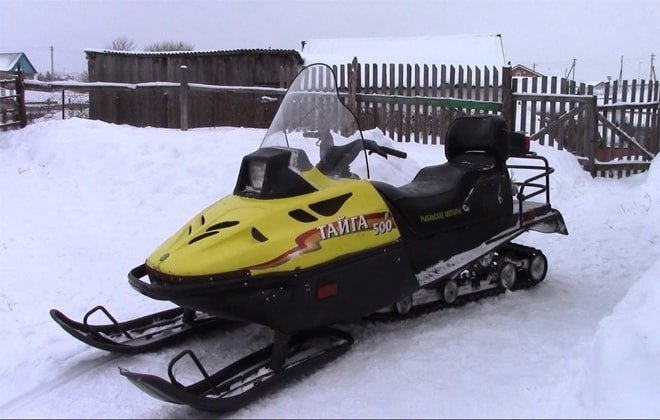

СТ-500Д

Технические параметры модели Тайга СТ-500Д:

Подвесной механизм	Телескопический
Задняя подвеска	Склизовая
Количество амортизаторов на передней подвеске	2
Mover	Гусеничный, с передними звездочками
Количество гусениц	1
Устройство натяжения	Жизни
Тип трека	Армированный, материал - резина + ткань
Длина гусеницы ленты	3,93 м
Ширина проезжей части	0,5 м
Модель трансмиссии	Вождение с переменной скоростью
Количество передач	4
Инверсия	Там есть
Тормоза	Диск регулируемый
Срабатывание тормоза	Водопроводчик
Запустить силовой агрегат	Ручной, с электростартером
Система питания бытовой техники	Карбюратор
Система зажигания	Ducati
Механизм смазки	Комбинированный (масло + бензин)
Объем топливного бака	35 литров
Количество мест	2
Скорость путешествия	80 километров в час
Рычаги управления с подогревом	Там есть
Лобовое стекло	Там есть
Масса	280 кг
Размерные параметры	3,21 * 1,02 * 0,96 м

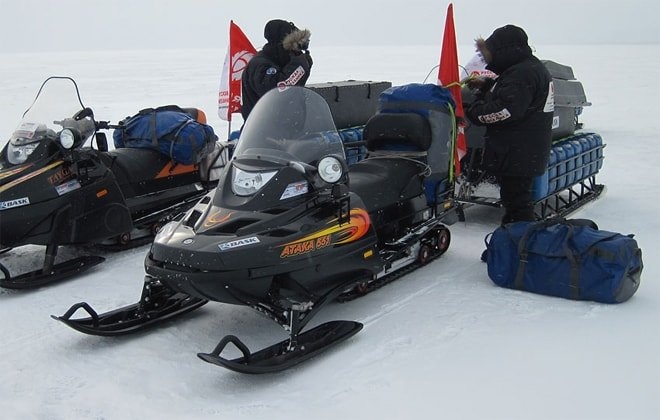

Также на рынке представлена ​​модель снегохода Тайга Атака 551 I.



Атака

Технические индикаторы этого изменения:

Модель трансмиссии	РМЗ-551
Емкость бензобака	55,3 л
Количество цилиндров	2
Мощность двигателя	60 литров вместе с.
Диаметр цилиндра	7,6 см
Ход поршня	6,1 см
Топливное устройство	Карбюратор
Количество карбюраторов	2
Тип двигателя	Два раза
Тип карбюратора	Плавающий
Система охлаждения	Жидкость
Механизм выпуска	Глушитель с резонатором
Всасывающий механизм	Лепестковый клапан
Система смазки механизма	Отдельный
Полная скорость	100 км / ч
Модель с коробкой передач	Вождение с переменной скоростью
Количество скоростных режимов	4
Инверсия	Там есть
Тормоза модели Taiga Attack 2	Диск, гидравлический
Механизм запуска двигателя	Электрический запуск
Включить	Емкостный, программируемый
Ручки с подогревом	Там есть
Маяк	55/60, галоген
Передняя подвеска	Рычаг, ход - 20,5 см
Амортизатор	Bitubo, гидропневматический
Масса	320 кг
Размер трека	3,93 * 0,5 * 0,022 м
Ход задней подвески	37 см
Лыжный склон	0,99 м

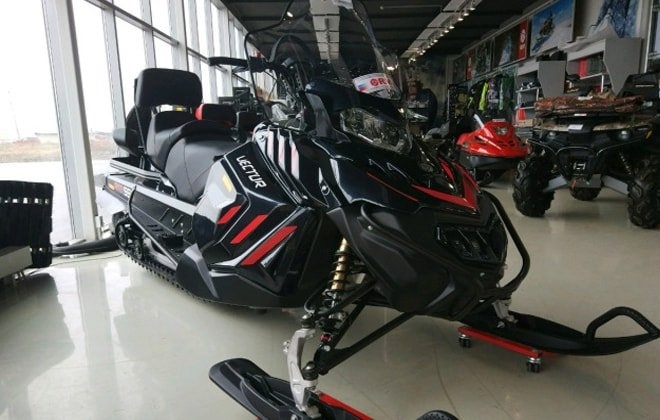

Вектор

Характеристики:

Модель двигателя	РМЗ-551
Емкость для жидкого топлива	55,5 л
Количество цилиндрических элементов	2
Мощность двигателя	67 литров вместе с.
Тип силового агрегата	Два раза
Диаметр цилиндра	7,6 см
Ход поршня	6 см
Тип энергосистемы	Двойной карбюратор
Модель карбюратора	Микуни
Тип системы охлаждения	Воздух
Система вытяжки	Глушитель с резонатором
Система всасывания	Лепестковый клапан
Система смазки	Отдельный
Максимальная скорость движения	105 километров в час
Передача инфекции	Вождение с переменной скоростью
Тип тормозного устройства	Водопроводчик
Система запуска двигателя	Ручной и электрический запуск
Включить	Емкостный, программируемый
Инверсия	Там есть
Маяк	Галоген
Спидометр	Там есть
Тип передней подвески	Рычаг
Ход передней подвески	22,5 см
Тип задней подвески	Склизы
Лыжная трасса	1,1 м
Дорожная лента	3,96-0,5 * 0,03 м
Количество мест	2
Размеры ящика	3,35 * 1,19 * 1,2 м
Ход задней подвески	38,5 см

Менее распространенные модели

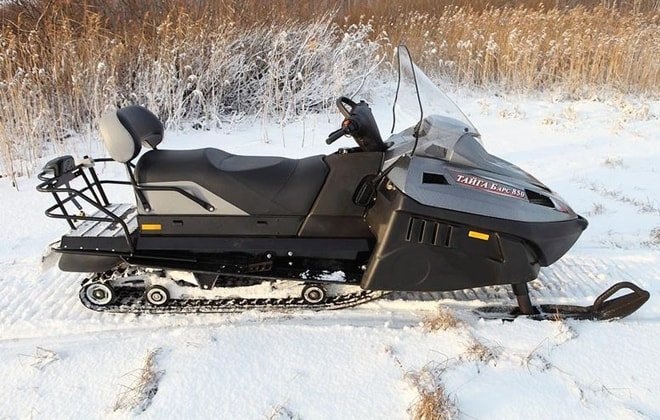

Параметры модели Барс-850:

Подвесное устройство	Телескопический
Задняя подвеска	Склизовая
Количество амортизаторов на передней подвеске	2
Мотор	Гусеничный, с передними звездочками
Количество гусениц	1
Устройство натяжения	Жизни
Тип гусеницы	Армированный, материал - резина + ткань
Длина гусеницы ленты	3,93 м
Ширина проезжей части	0,6 м
Модель трансмиссии	Вождение с переменной скоростью
Количество передач	4
Инверсия	Там есть
Тормоза	Диск регулируемый
Срабатывание тормоза	Водопроводчик
Запустить силовой агрегат	Ручной, с электростартером
Система питания бытовой техники	Карбюратор
Система зажигания	Ducati
Механизм смазки	Отдельный
Объем топливного бака	50 литров
Количество мест	1
Скорость путешествия	105 километров в час
Рычаги управления с подогревом	Там есть
Лобовое стекло	Там есть
Масса	330 кг
Ширина горнолыжного спуска	0,96 м
Размеры коробки	3,08 * 1,19 * 1,2 м
Ход подвески	Спереди - 15 см Спинка - 38,5 см
Размерные параметры	2,95 * 1,15 * 1,46 м

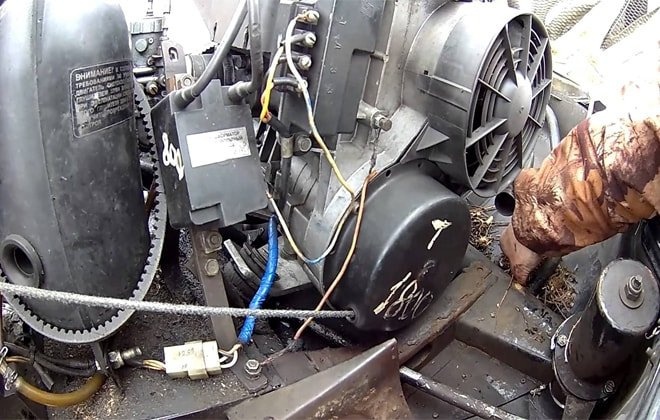

Обслуживание и ремонт

Техническое обслуживание снегоходов «Тайга» следует производить в соответствии с рекомендациями, приведенными в инструкции по эксплуатации. Первое ТО проводится после 500 км пробега.

Основные неисправности и методы их устранения:

1. Если коленчатый вал вращается, но силовой агрегат не запускается, рекомендуется проверить уровень рабочей жидкости в бачке, включить механизм зажигания, приподнять кнопку и надеть на выключатель колпачок предохранительного троса.
2. Когда двигатель не развивает полную мощность, необходимо очистить свечи зажигания от нагара, провести внешний осмотр механизма зажигания на предмет повреждений и дефектов.
3. Если двигатель работает с перебоями, необходимо поднять крепежные винты трансформаторного устройства, заменить горючую жидкость.
4. Расходуется большое количество топлива. Чтобы устранить эту проблему, отрегулируйте карбюратор, проверьте топливную систему на наличие неисправностей.
5. Неисправные тормозные рычаги. В этом случае рекомендуется заменить поврежденный трос или корпус тормоза.

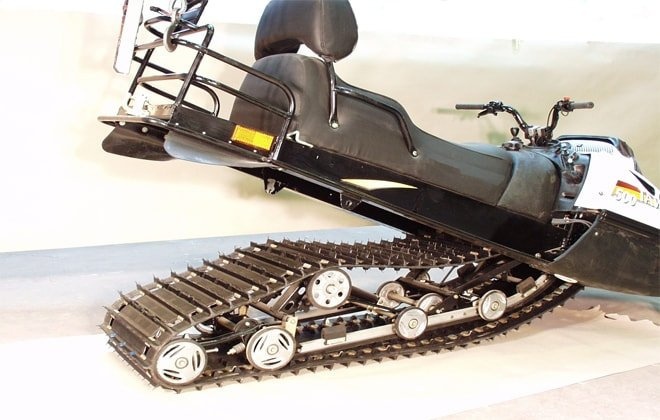

Замена гусеницы

Для замены гусеницы на снегоход Тайга-500 потребуется:

1. Слейте рабочую жидкость из топливного бака.
2. Разберите заднюю подвеску, сняв защитный кожух и открутив крепежные винты.
3. Снимаем глушитель.
4. Снимите коробку передач, приводной вал, мостовой механизм.
5. Удалите след.
6. Установите новую деталь, учитывая направление вращения, указанное стрелкой на дорожке.
7. Проверьте соосность ведущих колес.
8. Поднимите заднюю часть корпуса и зафиксируйте ее в этом положении.
9. Измерьте расстояние между накладкой и нижней частью внутренней части рельса.
10. Отрегулируйте натяжение (45-50 мм с каждой стороны).
11. Запускаем силовой агрегат.
12. Проверьте центрирование направляющих с обеих сторон снегохода.
13. Заглушите двигатель.
14. Затяните болты крепления натяжного колеса.
15. Проверьте работоспособность нового трека.

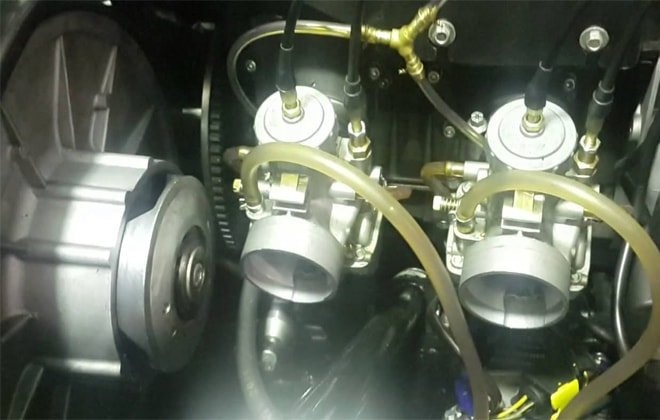

Регулировка карбюратора

Процедура регулировки карбюратора Mikuni:

1. Проверить открытие заслонок карбюраторного устройства на синхронизацию.
2. Снимаем глушитель.
3. Осмотрите диффузоры карбюратора с помощью зеркала 140 * 40 мм. Нажмите педаль акселератора, если дроссели не двигаются синхронно, отрегулируйте их.
4. Осмотрите механизм на предмет люфта картера топливной трансмиссии.
5. Осмотрите блоки, регулирующие иглы карбюратора.
6. Проведите диагностику главного топливного жиклера.
7. Затяните крепежные болты до упора.
8. Выкрутите жиклерные винты на 1-1,5 оборота.
9. Установите зазор между электродами от 0,7 до 0,8 мм.
10. Завести автомобиль, дать двигателю прогреться 3-5 минут.
11. Проехать на снегоходе 4-5 км, чтобы проверить регулировку.
12. Заглушите двигатель, проверьте цвет нагара на свечах зажигания. Он должен быть темно-коричневым.
13. Если цвет отличается от указанного, переставьте блоки дозирующих игл в верхней части карбюратора.
