Обзор снегохода Рысь 500. Инструкция, отзывы владельцев, цена

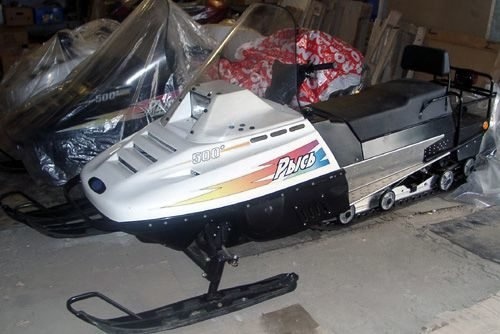

Снегоход Lynx 500 неспроста получил свое название от этого хищника. Он отличается скоростью и маневренностью. Широкая колея позволяет машине уверенно двигаться как по рыхлому и высокому снегу, так и по корке. Другими достоинствами считаются большая вместимость и комфортность езды (например, высокий козырек защищает водителя от встречного ветра и различных осадков). Судя по отзывам владельцев, снегоход мини нуждается в частом обслуживании, но наличие и цена запчастей от производителя «Русская механика» радуют».

Технические характеристики

Размеры (править
Длина снегохода	3200 мм
Полная ширина	1240 мм
Высота лобового стекла	1320 мм
Высота сиденья	710 мм
Масса	250 кг
Мощность автомобиля и шасси
Мотор	гусеницы с передними ведущими колесами
Гусеничный привод	цепь
Количество звеньев цепи	22 ссылки
Длина шага цепи	16 мм
Дорожная лента	армированная резиновая ткань
Тип ролика	прорезиненный
Ширина проезжей части	500 мм
Высота кабельного наконечника	23 мм
Количество окон трассировки	43 год
Постройте длину шага	50,5 мм
Натяжитель ремня	жизни
Тип двигателя	газ
Количество тактов двигателя	4
Тип запуска	ручной (но можно установить электростартер)
Емкость бензобака	28 литров
Максимальная скорость	90 километров в час
Максимальный вес груза на буксируемых санях	250 кг
Тормоза
Проверять	водопроводчик
Тормозной механизм	механический диск
Приостановка
Передние лыжи	подшипники вращения
Тип передней подвески	независимая маятниковая подвеска
Тип задней подвески	катание на коньках
Электрическое оборудование
Тип фары	галоген
Система зажигания	бесконтактный электронный

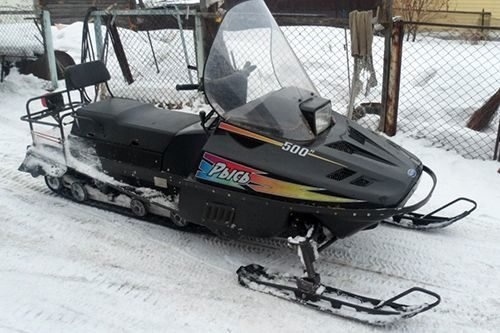

Отличительные особенности модели

Снегоход «Рысь 500» - новейшая модель, выпускаемая Уфимским моторостроительным производственным объединением (УМПО). Для ценителей этого производителя модель - настоящий праздник: поскольку новые автомобили сейчас редко можно найти в магазинах, ценители дешевых, но функциональных машин устраивают настоящую охоту и за подержанными экземплярами.

Любят снегоход Lynx 500 за его мощную «начинку» и при этом достаточно экономичную мощность. Эту модель можно использовать как рабочую лошадку, поэтому ее часто используют на фермах, в лесном хозяйстве, при обслуживании нефте- и газопроводов, а также при патрулировании государственной границы. В условиях снежного бездорожья снегоход способен преодолевать большие расстояния, тащить сани, санки с нагрузкой до 250 килограммов.

Еще одна особенность Lynx 500 - способность работать при достаточно низких температурах. Быстрый запуск силовой установки осуществляется даже в мороз до -40 градусов. Снегоход отлично показал себя на испытаниях, проведенных в Якутии, за Полярным кругом.





Снегоход Lynx 500 также популярен среди рыбаков и охотников. Ценится за то, что позволяет выполнять все необходимые задачи, в том числе перемещаться в труднодоступные места.

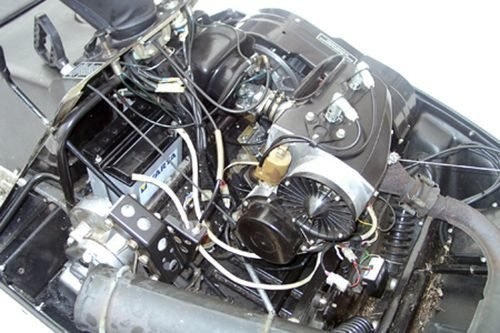

Двигатель Рыси 500

Снегоход оснащен двухтактным бензиновым двигателем. В блоке всего два цилиндра, общий рабочий объем которых составляет 0,431 литра. Номинальная выходная мощность - 29,42 киловатта (40 лошадиных сил). Система принудительного воздушного охлаждения позволяет эксплуатировать машину не только при низких температурах, но и в жаркую погоду.





Двигатель потребляет около 20 литров бензина на 100 км. К качеству заливаемого топлива неприхотлив, но тем не менее специалисты рекомендуют использовать бензин не ниже АИ-80. Двигатель запускается вручную, но можно установить электростартер.

Lynx 500 использует бесконтактную электронную систему зажигания. Обеспечивает бесперебойную и стабильную работу агрегата в любых условиях эксплуатации.

Модификации

Этот снегоход выпускался в нескольких доработанных версиях. Чтобы иметь возможность выбирать:

• Редактировать Lynx 500+. Эта версия больше похожа на туристическую, чем на служебную. Использует гусеницу шириной 500 мм для высокой проходимости на всех поверхностях. В базовую комплектацию данной модификации входит электростартер.
• Модификация Lynx 500M. От других версий отличается измененной вытяжкой. А вместо предыдущего карбюратора установлен однокамерный японский карбюратор Mikuni. В базовую комплектацию данной модификации входит электростартер.
• Отредактируйте Lynx 500MP. От стандартной версии отличается однокамерным карбюратором. А еще здесь установлена ​​коробка передач. Внешне снегоход полностью аналогичен предыдущей модификации.

Инструкция по применению

Инструкция к снегоходу Lynx 500 (US-440) состоит из следующих разделов:

1. Описание и работа снегохода;
2. Использование по назначению;
3. Обслуживание;
4. Хранение снегоходов;
5. Любые неисправности и методы их устранения;
6. Договоренность;
7. Свидетельство о приемке;
8. Свидетельство о сохранении;
9. Сертификат упаковки;
10. Гарантийные обязательства;
11. Справочные нормативные документы.

Как выставить зажигание на снегоходе Рысь 500

правильная настройка необходима для обеспечения надлежащей работы двигателя в опасных условиях. Перед регулировкой системы зажигания этот параметр следует учитывать в процессе регулировки - установке угла опережения (УОЗ).

Для регулировки зажигания используйте следующие инструменты:

• стробоскоп;
• отвертка;
• английские ключи;
• лист бумаги;
• транспортирная линейка;
• компас;
• металлическая полоса.





По инструкции начертите шкалу и отметьте на ней градусы, затем начертите на бумаге круг так, чтобы его диаметр соответствовал размеру неподвижного элемента вариатора, установленного на аппарате. Центр круга - это центр края коленчатого вала.

1. С помощью транспортира запишите градусы - минимум 0 и максимум 30, отметки отсчитываются от точки, равной 12 на циферблате, по часовой стрелке. Подготовленную конструкцию перенесите на планку и прикрепите к крышке двигателя. Обратите внимание, что двигатель необходимо предварительно охладить.
2. Установите левый поршень двигателя в «мертвое» положение, но сначала открутите колпачки.
3. Установите отвертку в колодец.
4. Вращайте вариатор вручную, вращая шток (вал), наблюдая за тем, как отвертка двигается в колодце. Он должен постоять на мгновение и сразу же продолжить движение в другом направлении.
5. Достигнув мертвой точки, отметьте точку на приводе так, чтобы она была обращена к значению «0 градусов», которое отмечено на шкале SPL.
6. Подключите стробоскоп для снятия сигнала с провода. Установите свечу зажигания и запустите двигатель.
7. Направьте страбоскопическую лампу на шкалу, запустите двигатель электростартером и доведите обороты до максимальных значений. При достижении высокой скорости лампа должна мигать при появлении искры. Это означает, что имеется соответствие отметке шкалы на вариаторе и что можно определить момент зажигания.

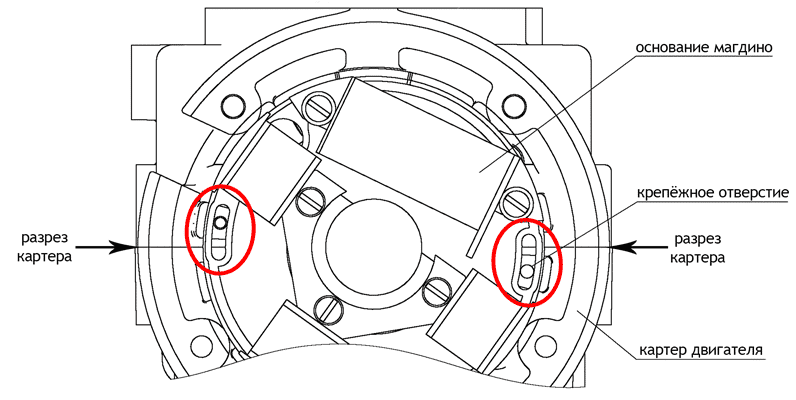

Для регулировки угла опережения зажигания необходимо выключить двигатель, ослабить винты магдино и повернуть основание последнего на нужную величину. Повторите проверку угла с помощью страбоскопа.

При повороте базы по часовой стрелке угол атаки уменьшается, а против него - увеличивается. Смещение 0,9 мм соответствует изменению в градусах.

После завершения замены необходимо проверить основание Magdino, установить угол опережения зажигания с учетом рисков со стороны тела. На полных оборотах двигателя угол опережения зажигания должен составлять 21-23 градуса. Помимо высоких оборотов, дополнительным УОЗ можно управлять на холостом ходу - 14-17 градусов, а на пусковых оборотах - 8,5-11 градусов. Для установки правильных параметров необходимо использовать универсальный тахометр. Индикация приоритета: положение базы магдино, обеспечивающее желаемый угол при большом количестве оборотов.

Электросхема снегохода Рысь 500

Цена на снегоход

В связи с прекращением серийного производства снегохода Lynx 500 найти его в совершенно новом техническом состоянии - довольно сложная задача (на официальном сайте модель не продается). Если вам посчастливится найти машину на складе магазина, за нее придется заплатить 185-210 тысяч рублей.





приобрести б / у снегоходы намного проще и дешевле. Стоимость на них варьируется от 80 000 до 150 000 рублей (в зависимости от пробега). Как правило, даже рыси, которые использовались в течение пары сезонов, по-прежнему работают отлично, так как они сохраняют свои отличные ходовые и нагрузочные качества в течение нескольких десятилетий.

Цена запчастей

Деталь	Цена
Обратный обмен	39 500 руб
Поршневая группа (2 цилиндра 2 поршня 4 сегмента 2 пальца)	11 000 руб
Карбюратор MIKUNI VM32-303 (Япония)	8300 руб
Карбюратор Lynx K68R	1600 руб
База Магдино (зажигание) 120Вт	1700 руб
Гусеница	15 210 руб
Подушечки перекрытия 219.02.000.021	1100 руб
Гусеница 113.02.002.000СБ	9 620 руб
Выключатель 84.3734-01 Пламя	950 руб
Lynx 440-1022010 Руководство по началу работы	украсть 3200
Цепь трансмиссионная зубчатая 119.06.100.000	1100 руб
Ремень вариатора GATES 28G4266	3000 руб
Катушка зажигания ТЛМ-3	450 руб
Вождение с переменной скоростью	5000 руб
Регулятор напряжения 30.3702	1600 руб
Датчик температуры ЦИТД-3А (под свечой зажигания с датчиком измерения температуры воздуха)	7 800 руб
Caterpillar Lynx-121 (короткий)	7500 руб
Свеча зажигания NGK BR9ES	250 руб
Датчик температуры снегохода ЦИТД-6 (под свечой зажигания) со спидометром	8000 руб
Чехол сиденья 119.14.130.000	1 200 руб.
Втулки вариатора (комплект)	500 руб
Карбюратор ВМ32-303 Китай 020003-332-3692	2000 руб
Ремень вариатора 32 * 14 * 1120MForce	1600 руб
Пружина стартера 440-1022067	750 руб
